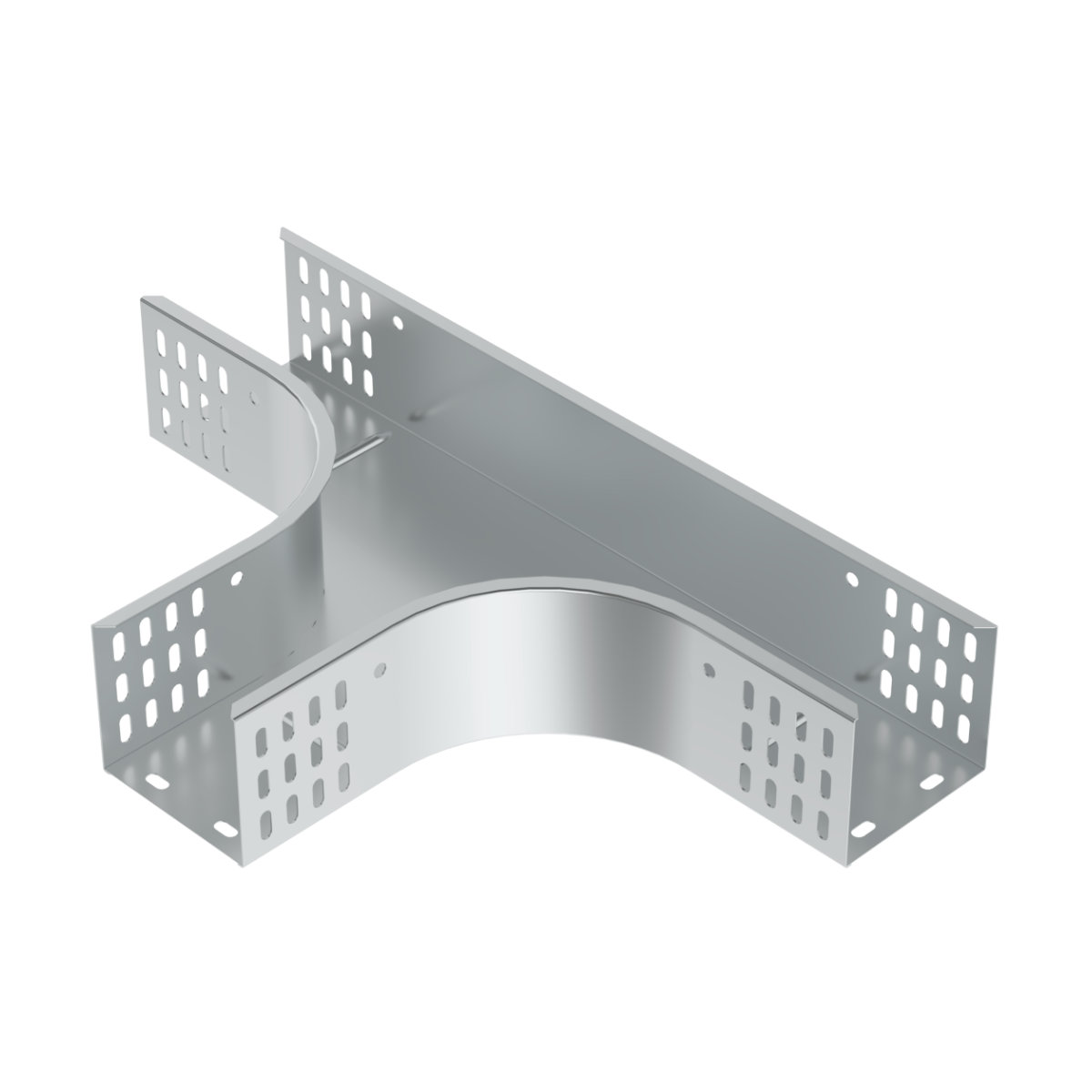

illustrative picture
To download 3D models, please login or create an account and request access.
T_EN
| Código EAN | 8595057663688 |
| Elcodigo aduanero | 73089059 |
| Peso | 1,6797 kg/pcs |
| Tratamiento superficial | Hot Dip Galvanized |
| Resistencia térmica | -50 - 150 °C |
| Corresponde a las normas | ČSN EN 61537 |
| Espesor de la chapa metálica | 0,8 mm |
| Cantidad de tornillos para la conexión | 24 |
| Dimensión A | 103 mm |
| Dimensión B | 303 mm |
| Dimensión C | 503 mm |
| Dimensión H | 90 mm |
| Para la anchura de la bandeja | 100 mm |
| Para la altura de la bandeja | 85 mm |
To fix the connection use the bolt NSM 6X10. Use horizontal branch OH or reduction piece SU to make unequal T-piece.
