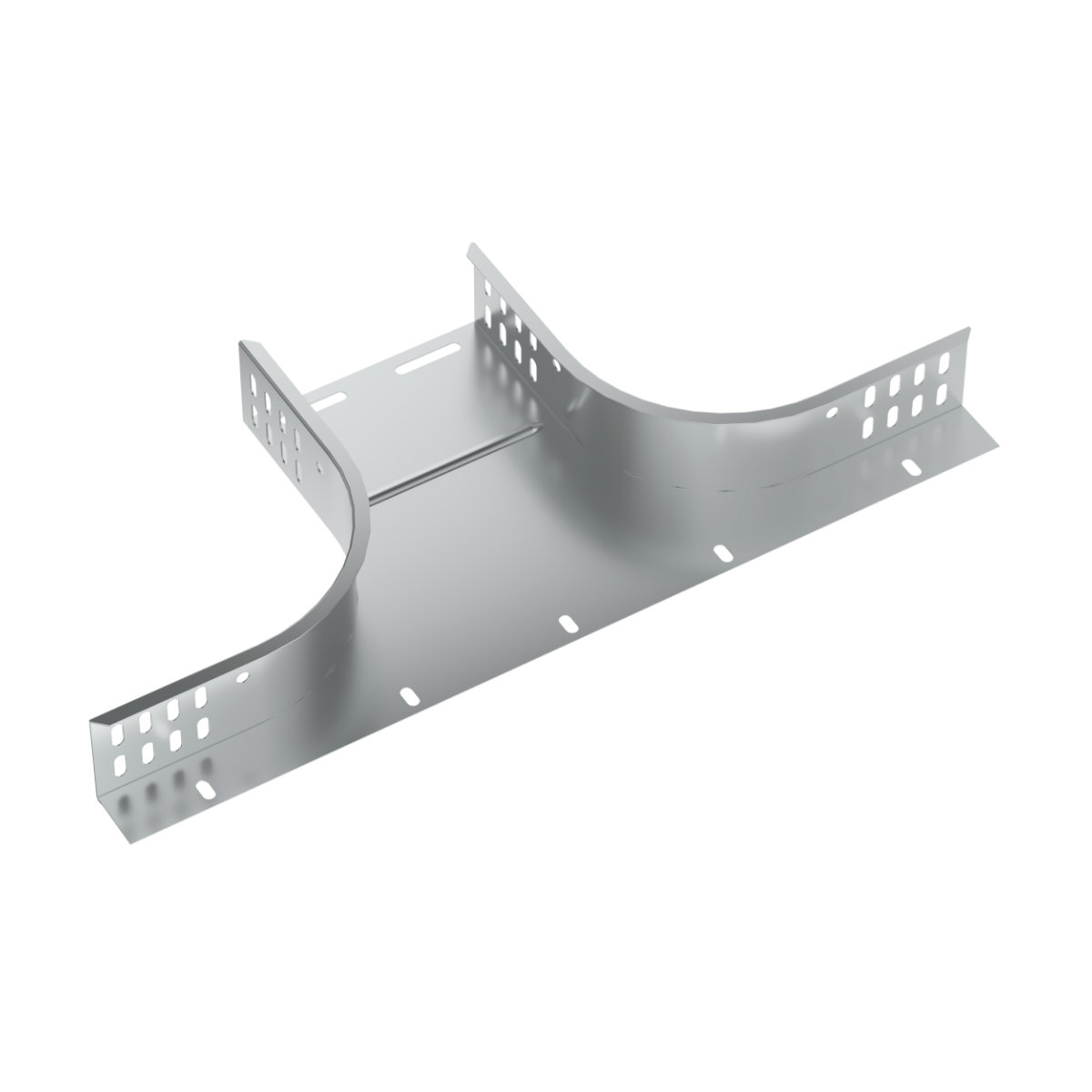

illustrative picture
To download 3D models, please login or create an account and request access.
OH_EN
| Código EAN | 8595057658431 |
| Elcodigo aduanero | 73089059 |
| Peso | 0,9176 kg/pcs |
| Tratamiento superficial | Hot Dip Galvanized |
| Resistencia térmica | -50 - 150 °C |
| Funcionalidad en fuego | P90-R, E90, PS90 |
| Corresponde a las normas | ČSN EN 61537 |
| Estándares de resistencia al fuego | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Espesor de la chapa metálica | 0,8 mm |
| Cantidad de tornillos para la conexión | 8 |

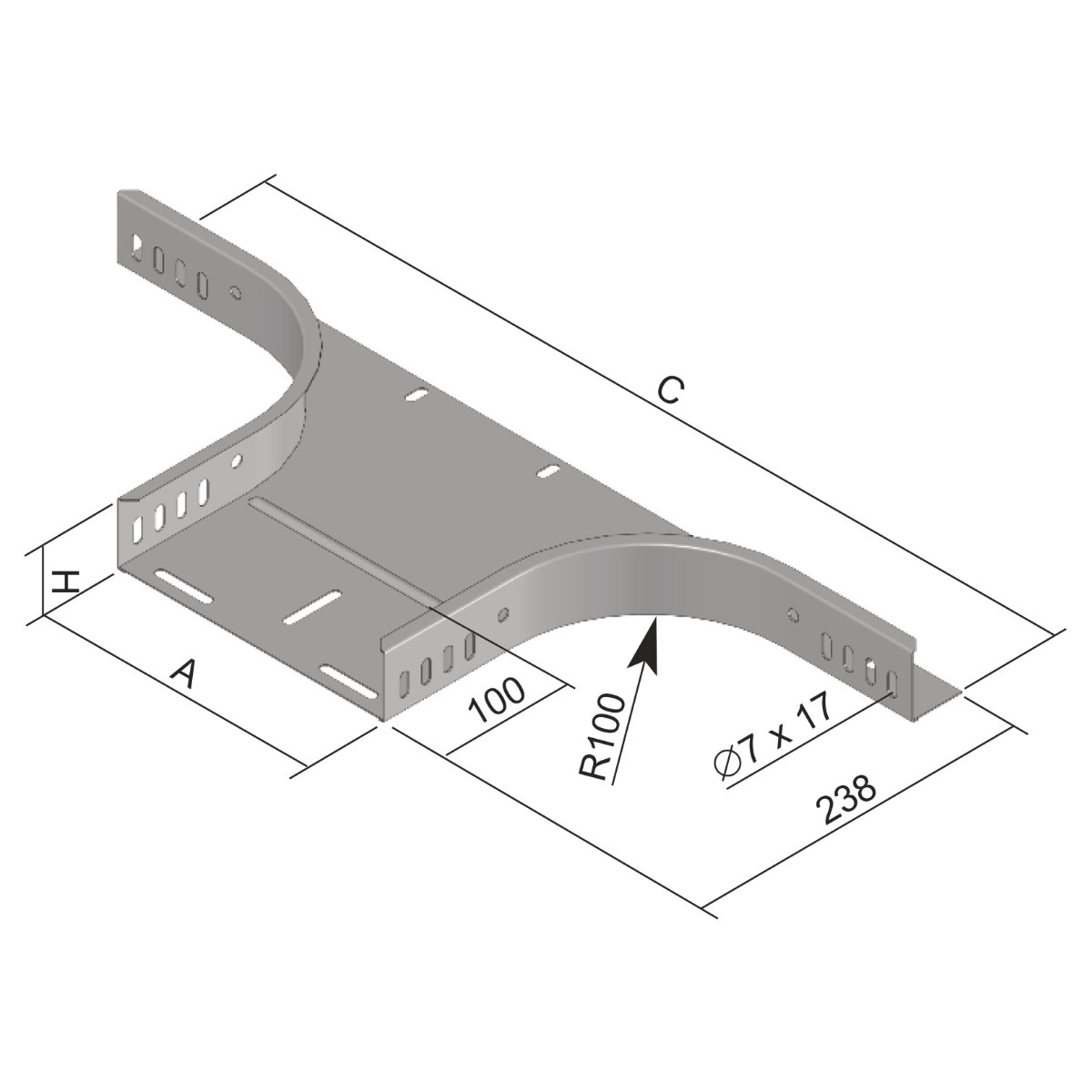

| Dimensión A | 153 mm |
| Dimensión C | 553 mm |
| Dimensión H | 65 mm |
| Para la anchura de la bandeja | 150 mm |
| Para la altura de la bandeja | 60 mm |
To fix the connection use the bolt NSM 6X10. Horizontal branch is used for additional branching from the line.
Note for system with maintained functionality in fire:
You find more information in the catalogue Systems with maintained functionality in fire.
