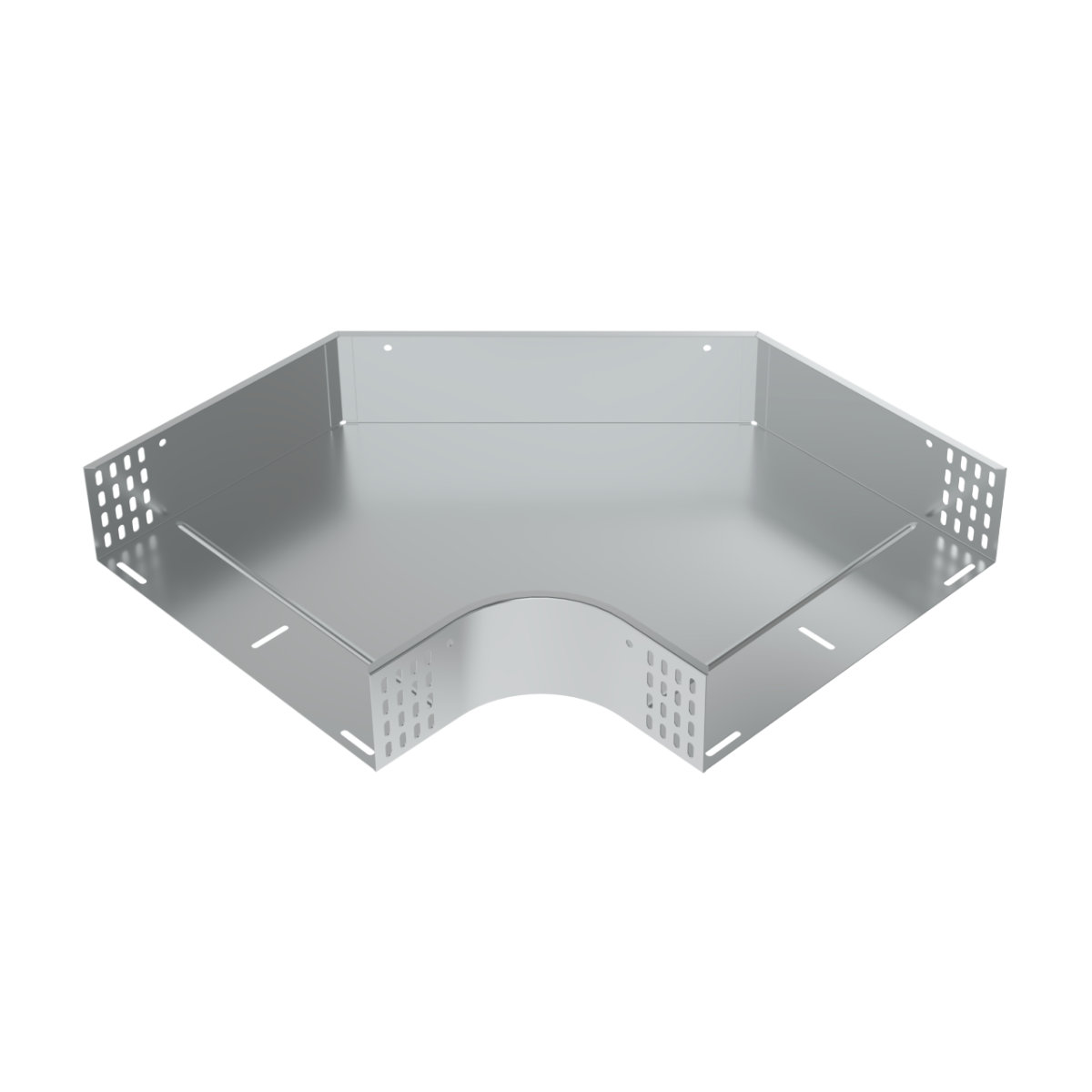

illustrative picture
To download 3D models, please login or create an account and request access.
O90_EN
| Código EAN | 8595568941435 |
| Elcodigo aduanero | 73089059 |
| Peso | 3,5500 kg/pcs |
| Tratamiento superficial | Pre-Galvanized |
| Resistencia térmica | -50 - 150 °C |
| Funcionalidad en fuego | P90-R, E90, PS90 |
| Corresponde a las normas | ČSN EN 61537 |
| Estándares de resistencia al fuego | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Espesor de la chapa metálica | 1 mm |
| Cantidad de tornillos para la conexión | 20 |
| Dimensión A | 403 mm |
| Dimensión B | 603 mm |
| Dimensión H | 115 mm |
| Para la anchura de la bandeja | 400 mm |
| Para la altura de la bandeja | 110 mm |
To fix the connection use the bolt NSM 6X10. The outer right angle of the side walls is replaced by skewed cut.
Note for system with maintained functionality in fire:
You find more information in the catalogue Systems with maintained functionality in fire.
